當前位置：網站首頁 > 產品中心 > 儀器儀表 > 電磁流量計 >

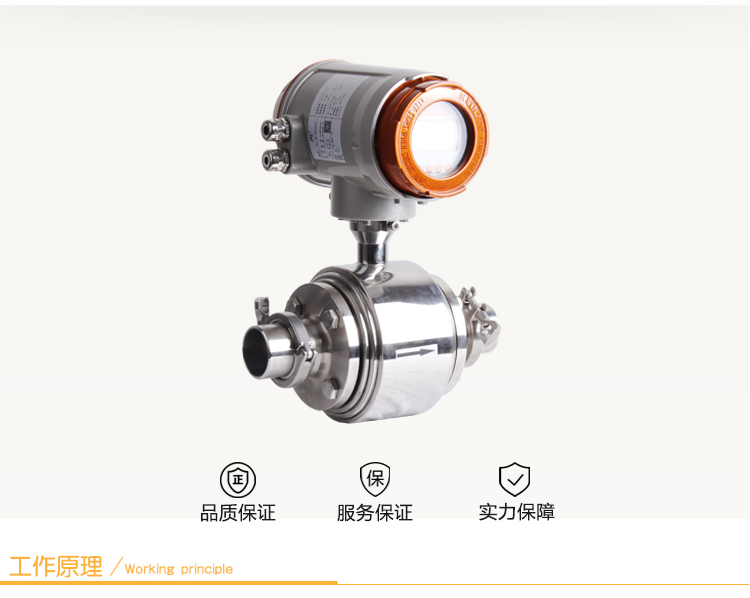

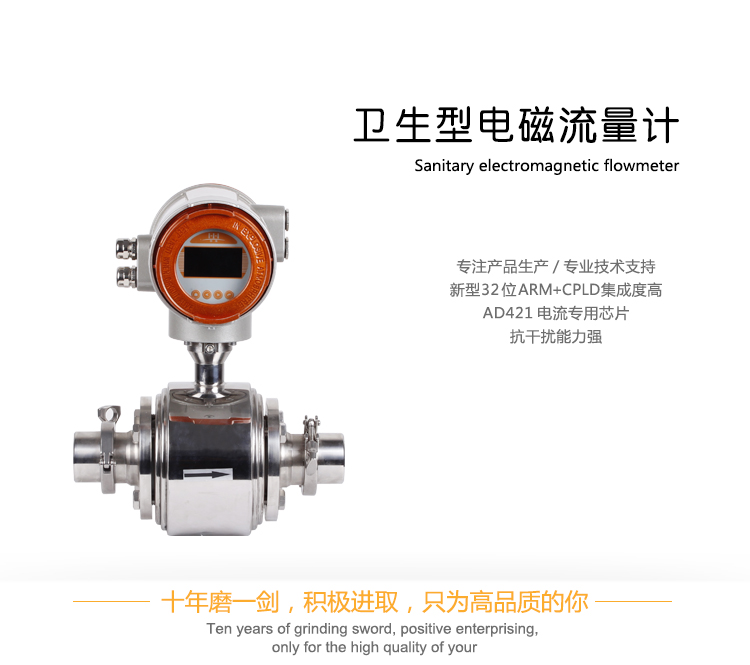

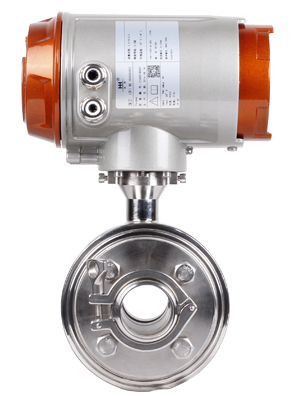

衛生型電磁流量計

產品特性：

儀表結構簡單、可靠，無可懂部件，工作壽命長；無截流阻流部件，不存在壓力損失和流體堵塞現象；測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響，精度高；測量流量范圍寬,量程比20：1、50：1，不銹鋼外殼，易清洗

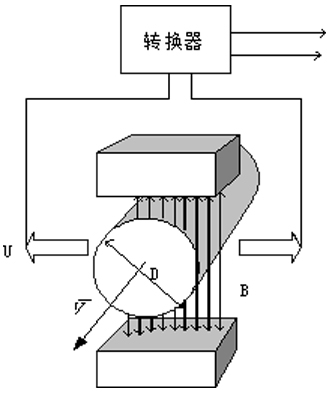

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

在圖1-1中，當導電流體以平均流速V（）通過裝有一對測量電極的一根內徑為D（）的絕緣管子流動時，并且該管子處于一個均勻的磁感應強度為B（T）的磁場中。那么，在一對電極上就會感應出垂直于磁場方和流動方向的電動勢（E）。由電磁感應定律可寫做（1）式：

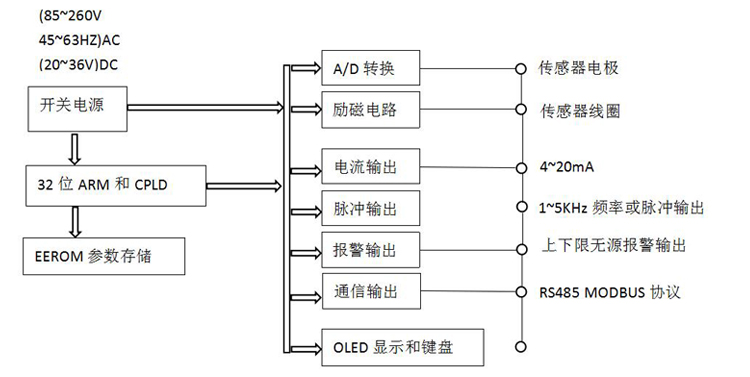

電路工作原理圖衛生型電磁流量計電路工作原理圖

衛生型電磁流量計電路工作原理圖

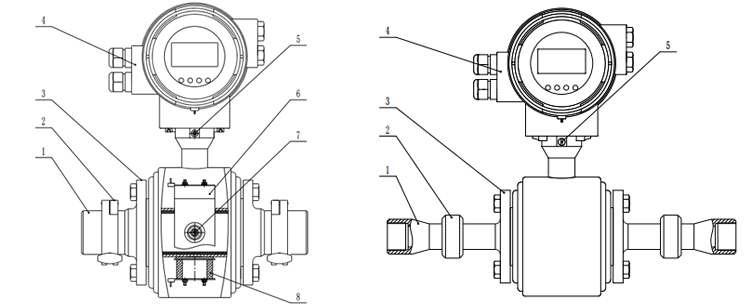

卡箍接頭/螺紋連接頭 2.卡箍/鎖緊螺母 3. 卡箍連接法蘭/螺紋連接法蘭

4.轉換器 5.接地螺釘 6.磁路板 7.電極 8 勵磁線圈

1.儀表結構簡單、可靠，無可動部件，工作壽命長；

2.無截流阻流部件，不存在壓力損失和流體堵塞現象；

3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統；

4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響；

5.傳感器與表頭連接處單獨設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器；

6.勵磁線及電極線均采用優質的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量精度；

7.具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量；

8.頻率可編程低頻三值波勵磁，提高了流量測量的穩定性，功率損耗低；

9.采用新型32位ARM+CPLD集成度高，運算速度快，計算精度高；

10.全數字量處理，抗干擾能力強，測量可靠；

11.超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小，EMC性能好；

12.中英文菜單操作，使用方便，操作簡單，易學易懂；

13.高清晰度寬溫型OLED顯示；

14.使用智能化判斷，不采用測量修正設置，空管報警與電極檢測應用更加便捷。

15.先進的“粗大誤差處理”技術，能夠切除漿液等流體測量尖狀干擾，減小輸出跳動，保持高精度測量并使輸出更加穩定；

16.具有自檢與自診斷功能；

17.新的鍵盤處理方式，避免鍵盤操作影響測量。可以進、退位操作菜單，使參數設置更加便捷；

18.采用AD421電流專用芯片使得4-20mA電流輸出更加穩定。

1.傳感器技術參數

名稱	Focmag3301衛生型電磁流量計
公稱通徑	DN10-DN150
介質電導率	≥5uS／cm
精確度	0.5 級、1.0 級 ( 隨口徑區分 )
流速范圍	0.5-10m/s 推薦1-5m/s
環境溫度	傳感器：(-40～+80)℃,轉換器：(-l5～+50)℃
介質溫度	≤100℃
襯里材料	聚四氟乙烯、聚全氟乙丙烯(F46) PFA
電極材料	316L、哈氏合金 C、哈氏合金 B
壓力等級	PN1.6MPa 特殊規格訂貨時請注
殼體材質	304不銹鋼 316不銹鋼
安裝形式	一體式；分體式
通訊	RS485（Modbus協議）、HART
輸出信號	全隔離(4-20mA電流、脈沖、上下限報警）
負載電阻	4-20mA是0-750Ω
消耗功率	≤15W
電源	220V AC 50HZ、24V DC
顯示器顯示	瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示
防護等級	IP65 IP68（需特殊定制）
防爆等級	ExⅡBT6 Gb
電器接口	M20*1.5

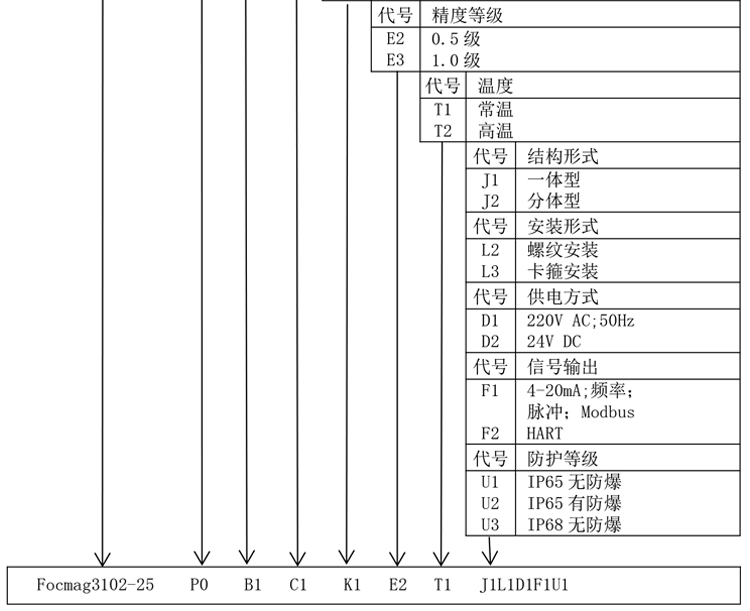

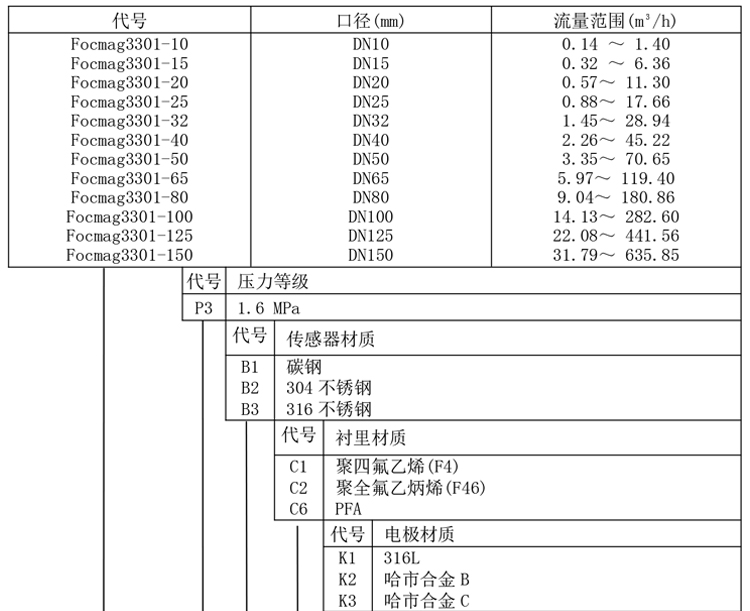

2.測量范圍

口徑	測量范圍(m3/h)	口徑	測量范圍(m3/h)
DN10	0.14 ～ 1.40	DN50	3.35～ 70.65
DN15	0.32 ～ 6.36	DN65	5.97～ 119.40
DN20	0.57～ 11.30	DN80	9.04～ 180.86
DN25	0.88～ 17.66	DN100	14.13 ～ 282.60
DN32	1.45～ 28.94	DN125	22.08～ 441.56
DN40	2.26～ 45.22	DN150	31.79～ 635.85

注：以上尺寸為參考尺寸，如有特殊選型該值可能會有所不同

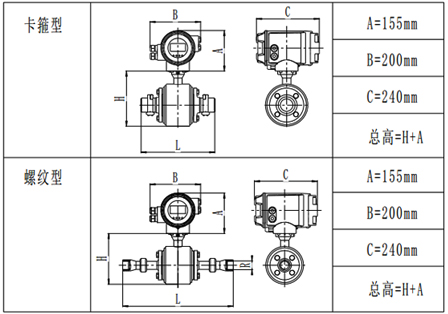

衛生型電磁流量計外形及安裝尺寸（卡箍標準為ISO標準）
公稱通徑DN	壓力等級	卡盤 規格	螺紋R	螺紋型總長L	卡箍型總長L	高度H	參考重量kg
15	PN16	50.5	G1/2	330	250	190	10
20	PN16	50.5	G3/4	380	250	190	10
25	PN16	50.5	G1	420	250	200	10
32	PN16	50.5	G1¼	440	260	205	11
40	PN16	50.5	G1 1/2	460	260	215	12
50	PN16	64	G2	480	260	220	15
65	PN16	77.5	—	—	280	240	16
80	PN16	91	—	—	300	255	18
100	PN16	119	—	—	320	270	20
125	PN16	145	—	—	350	300	25
150	PN16	167	—	—	380	330	30

1.上表所有數據僅基于標準型傳感器

2.其他未列出的壓力等級，尺寸可能會不同

3.對于口徑較小的傳感器，表頭的尺寸可能大于傳感器

1.襯里的選擇

襯里材料

主要性能

最高介質溫度

適用范圍

一體型

分離型

聚四氟乙烯（F4）

1.是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕

2.耐磨性能不如聚氨酯橡膠

3.抗負壓能力不如聚氯丁橡膠

70℃

100℃ 150℃ （需特殊訂貨）

1.濃酸、堿等強腐蝕性介質

2.衛生類介質

聚全氟乙丙類烯（F46）

1.F46的耐化學穩定性與聚四氟乙烯相似，具有優異的耐化學穩定性

2.F46與聚四氟乙烯相比，硬度及抗拉強度略有提高

3.耐熱性能不如聚四氟乙烯

1.濃酸、堿等強腐蝕性介質

2.衛生類介質

2.電極的選擇

電極材料	耐蝕及耐磨性能
不銹鋼 0Cr18Ni12Mo2Ti	用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及市政、環保等領域。
哈氏合金B(yǎng)	對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如Fe+++、Cu++下或含其他氧化類的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕。
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗

1.安裝要求

1.1 通用要求

a、為了安裝、維護、保養方便，在流量計周?chē)璞Ａ糇銐虻目臻g

b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所

c、流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置

d、避免流量計安裝在含有腐蝕性氣體的環境中

e、避免流量計安裝在有強振動源、強磁場的場所

1.2 工藝管要求

a、上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑）

b、工藝管與流量計需同心，同軸偏差不大于0.05DN

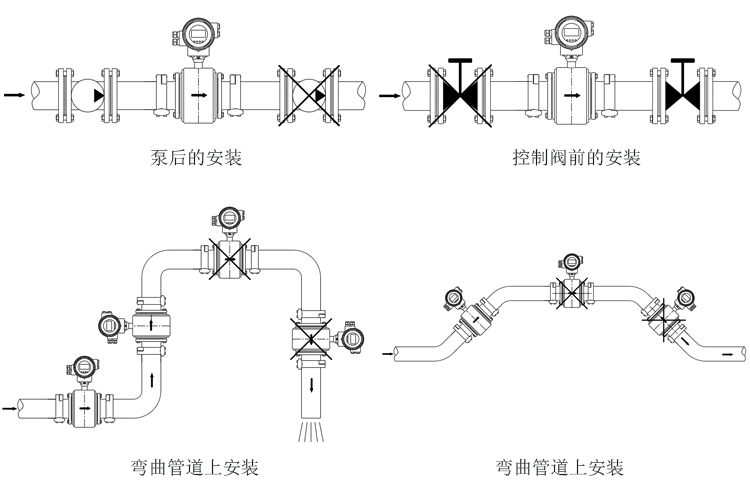

2.安裝條件

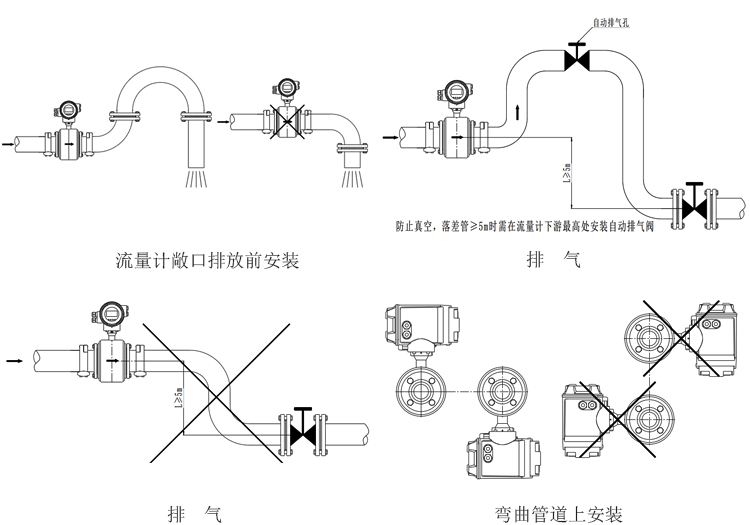

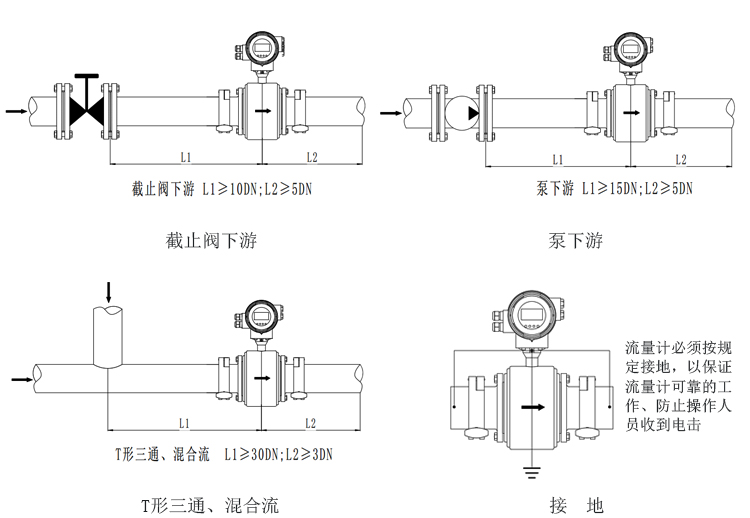

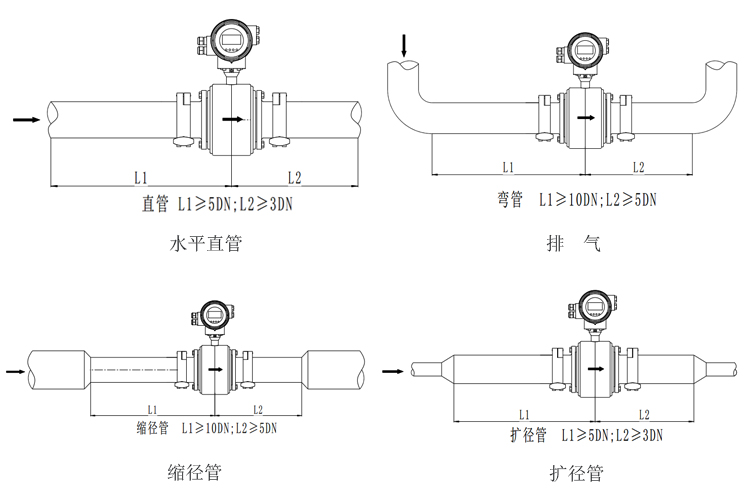

2.1直管段

使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真

1. 提示

a.電磁流量轉換器的接線必須由專業技術人員完成！

b.所有接線應在切斷供電電源后進行；按說明書正確牢固連接！

c.旋緊出線套的壓緊螺母和端蓋，保持轉換器良好密封；

d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件！

e.在供電前還應再次檢查所有接線****無誤！

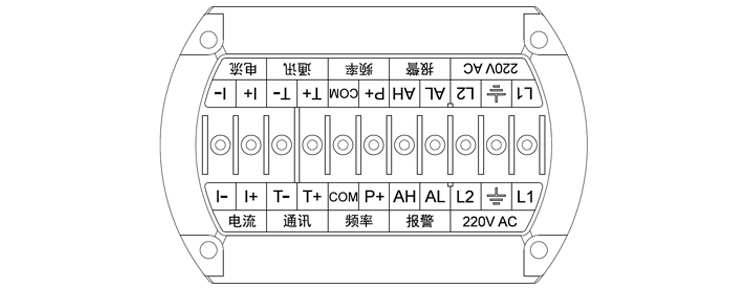

2 .一體轉換器的接線端子與標示衛生型電磁流量計接線指南

圓形一體轉換器的接線端子圖

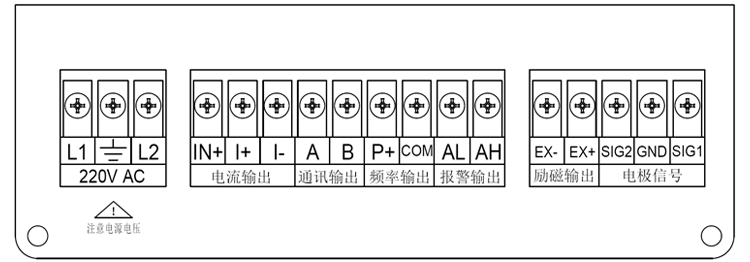

3 .分體轉換器的接線端子與標示

衛生型電磁流量計接線指南

方形分體轉換器的接線端子圖

4.接線重要說明

關于有源無源4-20mA重要說明?。?！

電磁流量計是4線制儀表不同于兩線制儀表的4-20mA，兩線制4-20mA儀表需要測量電流表同時需要外接24V電源才可以正常工作，而電磁流量計本身是4線制4-20mA內部已經有24V電源無需外接只需要接一個單純的電流表即可。無特殊定制說明本公司生產電磁流量計都是有源4-20mA不需要外接24V電源否則將燒壞儀表。

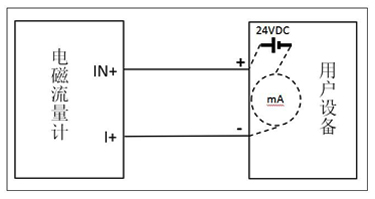

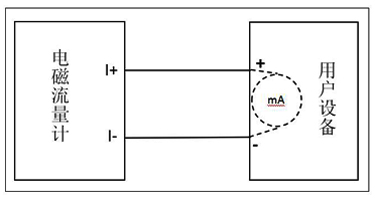

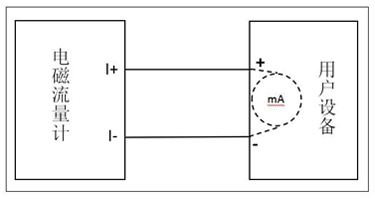

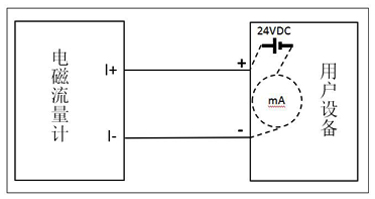

① 一體電磁流量計有源4-20mA輸出接線（一體電磁流量計默認情況下是有源4-20mA用戶設備電流表不能有電源輸出）		② 一體電磁流量計無源4-20mA輸出接線 （一體電磁流量計無源4-20mA需要在訂貨時說明否則是有源4-20mA輸出）

③ 分體電磁流量計有源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA）		④ 分體電磁流量計無源4-20mA輸出接線 （分體電磁流量計無需特殊定制同時支持有源和無源4-20mA）

⑤ 用戶設備怎么判斷需要有源電流輸出還是無源電流輸出？
a.斷開電磁流量計與用戶設備4-20mA連接線確保用戶設備處于開路狀態。
b.用數字萬用表電壓檔測量用戶設備4-20mA連接線是否有24V左右電壓。
c.如果有24V左右電壓則需要定無源電流輸出否則需要定有源電流輸出;

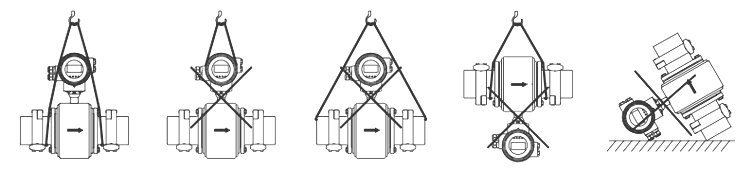

a.請勿通過一體轉換器外殼抬起流量計

b.請勿使用金屬吊鏈

c.請使用皮質吊帶吊裝流量計 衛生型電磁流量計運輸和貯存

故障名稱	解決辦法
轉換器無顯示	1.檢查電源是否連接
	2.檢查保險絲是否完好
	3.檢查供電電壓是否符合要求
	4.如上述三項均正常，將將轉換器返廠維修
勵磁報警	1.勵磁線圈絕緣度下降
空管報警	1.被測流體是否滿管
	2.流量計是否按要求正確安裝
	3.被測流體電導率過低
	4.空管閥值設置過低
無流量時顯示有流量	1.空管閥值設置過高
	2.空管報警允許未打開
	3.電極被污染導致零點偏移（此時管道滿管）
	4.信號線絕緣度下降（此時管道滿管）
流量測量不準或波動大	1.流體是否滿管
	2.流量計是否按規定接地
	3.信號線絕緣度下降
	4.流量計是否按要求正確安裝
流量上限報警	1.現場流量大于流量上限閥值，修改流量上限閥值
流量下限報警	1.現場流量低于流量下限閥值，修改流量下限閥值
有流量時無流量顯示	1.截止閥是否開啟
	2.信號線接地
	3.流量過低，小信號切除設置過高
	4.空管閥值設置過低
